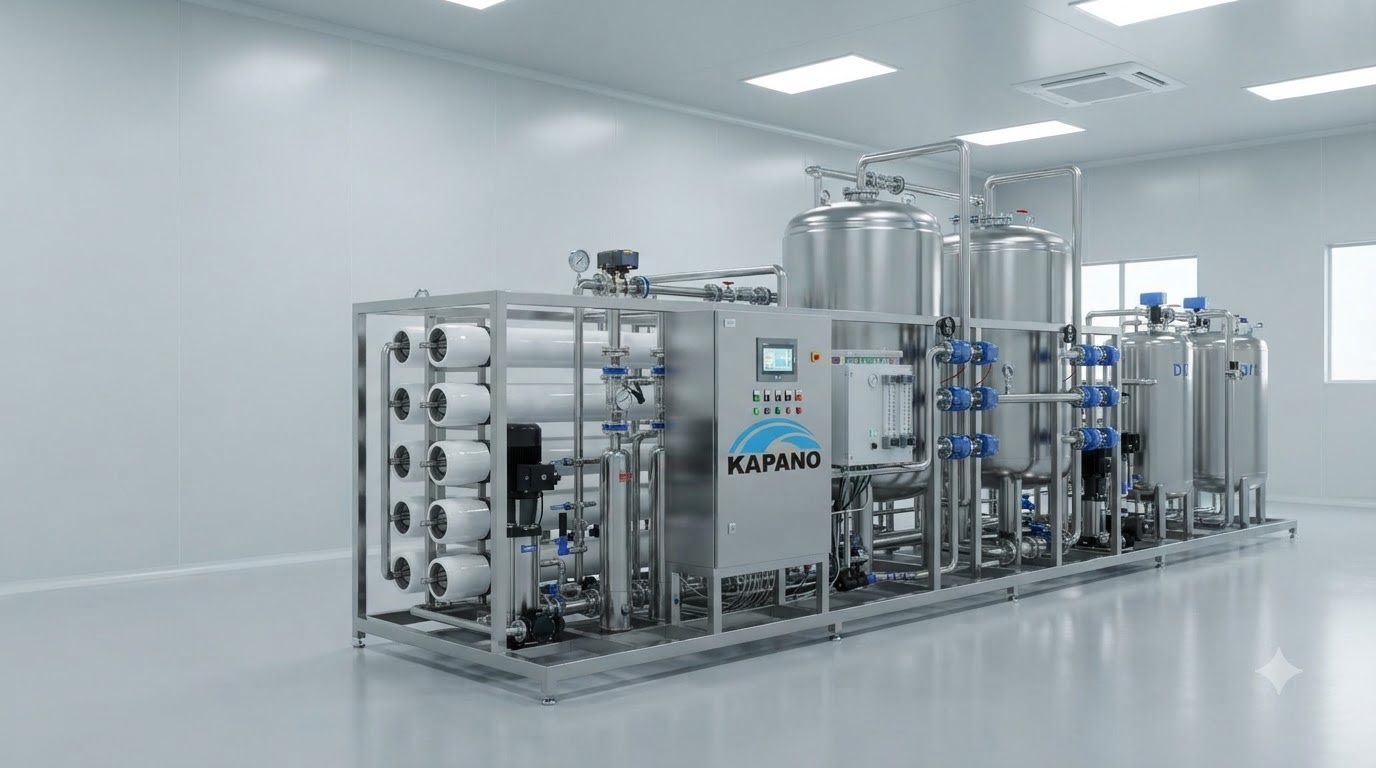

Hệ thống lọc nước siêu tinh khiết 10 m³/h là giải pháp xử lý nước công suất lớn dành cho các dây chuyền sản xuất có nhu cầu sử dụng nước chất lượng cao liên tục.

Với công suất danh nghĩa 10 m³/h tương đương 10.000 L/h, hệ thống cần được thiết kế đồng bộ từ khâu tiền xử lý, RO, khử ion EDI đến polishing, lưu trữ và phân phối nước.

Ở quy mô này, việc thiết kế không nên chỉ dựa vào lưu lượng đầu ra mà phải xem xét đồng thời chất lượng nước nguồn, chất lượng UPW yêu cầu, chế độ vận hành, bồn chứa, loop tuần hoàn và điểm sử dụng.

---

1. Hệ thống UPW 10 m³/h là gì?

10 m³/h tương đương: 10.000 L/h ~ khoảng 166,7 L/phút ~ 2,78 L/giây

Đây là mức công suất phù hợp để tham khảo cho các hệ thống UPW công nghiệp có nhu cầu nước lớn.

Tuy nhiên, 10 m³/h chỉ thể hiện năng lực cấp nước của hệ thống, không phải là tiêu chuẩn chất lượng nước.

Một hệ thống có công suất 10 m³/h vẫn có thể có chất lượng nước khác nhau tùy theo cấu hình công nghệ và yêu cầu của từng ứng dụng.

---

2. Cấu hình tham khảo của hệ thống UPW 10 m³/h

Một hệ thống UPW công nghiệp có thể được xây dựng theo chuỗi:

Nước nguồn → Tiền xử lý → RO → EDI → Polishing → Bồn chứa UPW → Loop tuần hoàn → POU

Tùy yêu cầu dự án, từng công đoạn sẽ được tính toán và lựa chọn thiết bị phù hợp.

Tiền xử lý

Tiền xử lý có nhiệm vụ giảm tải cho hệ thống RO và các công đoạn xử lý phía sau.

Có thể bao gồm các công đoạn như:

• Lọc cặn
• Lọc đa tầng
• Làm mềm
• Khử clo/chất oxy hóa
• Lọc tinh
• Các bước xử lý bổ sung tùy chất lượng nước nguồn

Cấu hình chính xác cần dựa trên kết quả phân tích nước đầu vào.

---

3. RO – công đoạn xử lý nền của hệ thống

RO giúp loại bỏ phần lớn:

• Muối hòa tan
• Ion
• Chất hữu cơ
• Vi sinh
• Hạt và các tạp chất khác

Sau RO, nước permeate tiếp tục được đưa đến công đoạn khử ion và tinh lọc.

Đối với hệ thống công suất 10 m³/h, thiết kế RO cần xem xét:

• Lưu lượng permeate cần thiết
• Tỷ lệ thu hồi
• Lưu lượng nước cấp
• Chất lượng nước cấp
• Chế độ vận hành
• Khả năng dự phòng
• Yêu cầu CIP và bảo trì

Không nên lựa chọn màng RO chỉ dựa trên con số 10 m³/h mà không tính toán toàn bộ cân bằng nước.

---

4. EDI trong hệ thống UPW 10 m³/h

Sau RO, EDI có thể được sử dụng để tiếp tục khử ion trong nước.

EDI sử dụng điện trường kết hợp với màng trao đổi ion và vật liệu trao đổi ion để loại bỏ các ion còn lại mà không cần tái sinh hóa chất định kỳ như hệ thống DI truyền thống.

Cấu hình RO–EDI có thể được lựa chọn cho các hệ thống cần:

• Chất lượng nước ổn định
• Vận hành liên tục
• Giảm phụ thuộc vào tái sinh hóa chất
• Tự động hóa cao
• Tích hợp với hệ thống UPW công nghiệp

Tuy nhiên, EDI không phải là một thiết bị hoạt động độc lập. Chất lượng nước cấp vào EDI, đặc biệt là nước sau RO, có ảnh hưởng trực tiếp đến khả năng vận hành của module.

---

5. Polishing – công đoạn hoàn thiện nước UPW

Tùy yêu cầu chất lượng, sau EDI có thể cần thêm các công đoạn polishing.

Mục tiêu là kiểm soát sâu hơn các chỉ tiêu như:

• Ion còn dư
• TOC
• Hạt
• Vi sinh
• Các chất gây ảnh hưởng đến ứng dụng

Có thể sử dụng các công nghệ polishing khác nhau tùy thiết kế hệ thống.

Do đó, không nên mặc định rằng mọi hệ thống RO-EDI 10 m³/h đều có cấu hình polishing giống nhau.

---

6. Bồn chứa và loop tuần hoàn

Ở công suất 10 m³/h, phần lưu trữ và phân phối nước cần được xem xét ngay từ giai đoạn thiết kế.

Một hệ thống có thể bao gồm: Bồn UPW → Bơm tuần hoàn → Đường ống phân phối → POU → Hồi lưu về bồn

Loop tuần hoàn giúp hạn chế tình trạng nước đứng lâu trong đường ống và hỗ trợ duy trì chất lượng nước trong quá trình sử dụng.

Thiết kế loop cần xem xét:

• Vật liệu đường ống
• Kích thước đường ống
• Tốc độ dòng
• Dead leg
• Vị trí POU
• Phương án vệ sinh/khử trùng
• Khả năng mở rộng trong tương lai

---

7. Hệ thống 10 m³/h có đạt 18,2 MΩ·cm không?

Không thể kết luận chất lượng nước chỉ dựa vào công suất. 10 m³/h không đồng nghĩa với 18,2 MΩ·cm.

Điện trở suất khoảng 18,2 MΩ·cm ở 25°C là một chỉ tiêu thường được dùng để mô tả nước Type 1/UPW ở điều kiện tham chiếu.

Để đạt và duy trì chất lượng nước yêu cầu, cần xem xét toàn bộ: Nước nguồn → Pretreatment → RO → EDI → Polishing → Storage → Loop → POU. Đồng thời cần có phương án kiểm soát chất lượng và vận hành phù hợp.

---

8. 10 m³/h cần công suất RO bao nhiêu?

Không nên mặc định rằng: UPW 10 m³/h = RO 10 m³/h.

Nếu hệ thống cần cung cấp 10 m³/h nước sản phẩm, lưu lượng thành phẩm RO cần được tính dựa trên:

• Nhu cầu nước sản phẩm
• Nước dùng cho các công đoạn khác
• Tỷ lệ thu hồi RO
• Nước xả
• Nhu cầu rửa màng
• Nhu cầu dự phòng
• Chế độ vận hành

Công thức cân bằng đơn giản: Recovery RO = Q permeate / Q feed

Trong đó:

• Q permeate: lưu lượng nước sau RO
• Q feed: lưu lượng nước cấp vào RO

Ví dụ, nếu chỉ xét về mặt cân bằng nước và giả định recovery là 75%, để tạo 10 m³/h permeate thì lưu lượng feed lý thuyết khoảng: 10 / 0,75 ≈ 13,33 m³/h

---

9. So sánh hệ thống UPW 8 m³/h và 10 m³/h

Điểm quan trọng là khi chuyển từ 8 lên 10 m³/h, cần xem xét lại cân bằng nước, kích thước thiết bị, đường ống, bồn chứa, loop và khả năng dự phòng, thay vì chỉ tăng công suất một cách cơ học.

Tham khảo thêm Hướng dẫn tính công suất hệ thống RO–EDI từ 250 L/h đến 10 m³/h

Lưu lượng	Quy đổi
250 L/h	0,25 m³/h
500 L/h	0,5 m³/h
1.000 L/h	1 m³/h
1.500 L/h	1,5 m³/h
2.000 L/h	2 m³/h
3.000 L/h	3 m³/h
4.000 L/h	4 m³/h
5.000 L/h	5 m³/h
6.000 L/h	6 m³/h
8.000 L/h	8 m³/h
10.000 L/h	10 m³/h
15.000 L/h	15 m³/h
20.000 L/h	20 m³/h

---

10. Ứng dụng của hệ thống UPW 10 m³/h

Hệ thống UPW công suất lớn có thể được nghiên cứu cho các lĩnh vực như:

Điện tử và semiconductor

Nước siêu tinh khiết được sử dụng trong nhiều công đoạn sản xuất và làm sạch, nơi các ion, hạt, TOC và vi sinh có thể ảnh hưởng đến quy trình.

Sản xuất linh kiện chính xác

UPW có thể được sử dụng trong các công đoạn rửa và làm sạch linh kiện.

Công nghiệp mạ

Nước chất lượng cao có thể được sử dụng trong các công đoạn rửa sau xử lý/mạ tùy yêu cầu công nghệ.

Dược phẩm

Một số hệ thống nước tinh khiết công nghiệp có thể sử dụng cấu hình RO–EDI và polishing. Tuy nhiên, yêu cầu nước dược phẩm cụ thể phải được xác định theo tiêu chuẩn và mục đích sử dụng, không nên mặc định mọi UPW công nghiệp đều tương đương nước dược điển hoặc WFI.

---

11. Những yếu tố cần xác định trước khi thiết kế

Để thiết kế hệ thống UPW 10 m³/h phù hợp, cần thu thập tối thiểu:

Nước đầu vào

• Nguồn nước
• TDS
• Độ cứng
• Silica
• Fe/Mn
• Chlorine
• TOC
• Vi sinh
• Nhiệt độ
• Các chỉ tiêu đặc thù khác

Nước đầu ra

Cần xác định rõ yêu cầu đối với:

• Điện trở suất
• Độ dẫn điện
• TOC
• Vi sinh
• Hạt
• Ion cụ thể
• Các chỉ tiêu đặc thù của quy trình

Điều kiện vận hành

• Số giờ vận hành/ngày
• Nhu cầu liên tục hay theo mẻ
• Lưu lượng đỉnh
• Dung tích bồn
• Số lượng POU
• Chiều dài loop
• Khả năng mở rộng

Đây là cơ sở để lựa chọn cấu hình thay vì chỉ dựa vào keyword “10 m³/h”.

---

12. Kết luận

Hệ thống lọc nước siêu tinh khiết 10 m³/h (10.000 L/h) thuộc nhóm hệ thống UPW công nghiệp công suất lớn.

Một cấu hình tham khảo có thể gồm: Pretreatment → RO → EDI → Polishing → Storage → Loop → POU

Trong đó, từng công đoạn phải được thiết kế dựa trên chất lượng nước nguồn, yêu cầu chất lượng nước thành phẩm và nhu cầu sử dụng thực tế.

Đối với hệ thống công suất lớn, việc tối ưu không chỉ nằm ở thiết bị xử lý nước mà còn ở cân bằng nước, dự phòng, bồn chứa, loop tuần hoàn, tự động hóa, giám sát chất lượng và khả năng bảo trì.

---

FAQ

Hệ thống UPW 10 m³/h có bắt buộc phải dùng EDI không?
Không thể kết luận chỉ dựa trên công suất. Công nghệ khử ion được lựa chọn theo chất lượng nước yêu cầu, chất lượng nước sau RO và kiến trúc toàn hệ thống.

RO–EDI 10 m³/h có phải là nước 18,2 MΩ·cm?
Không mặc định. Chất lượng nước cuối cùng phụ thuộc vào toàn bộ hệ thống và điều kiện vận hành.

Có thể thiết kế hệ thống UPW 10 m³/h theo yêu cầu riêng không?
Có thể xây dựng cấu hình theo chất lượng nước nguồn, lưu lượng, chất lượng nước yêu cầu, chế độ vận hành và ứng dụng cụ thể.
