Hệ thống lọc nước EDI 250 L/h: Cấu hình, nguyên lý và yêu cầu nước đầu vào

EDI 250 L/h, tương đương 0,25 m³/h, là quy mô phù hợp cho các hệ thống xử lý nước tinh khiết và nước khử ion có nhu cầu lưu lượng vừa và nhỏ. Công nghệ EDI thường được tích hợp sau RO để tiếp tục loại bỏ các ion hòa tan và tạo nguồn nước có điện trở suất cao mà không cần tái sinh hóa chất định kỳ như hệ thống trao đổi ion DI truyền thống.

Đối với một hệ thống EDI 250 L/h, việc lựa chọn đúng module EDI chỉ là một phần của bài toán. Chất lượng nước RO đầu vào, lưu lượng, áp suất, điện dẫn, CO₂, silica, kiểm soát concentrate và cấu hình đường ống đều ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị.

---

1. EDI 250 L/h là gì?

EDI là viết tắt của Electrodeionization, hay điện khử ion. Đây là công nghệ kết hợp:

• màng trao đổi ion;
• nhựa trao đổi ion;
• điện trường;
• dòng nước cấp liên tục.

Khác với DI truyền thống, EDI không hoạt động dựa trên chu kỳ sử dụng – tái sinh resin bằng acid/kiềm theo cách thông thường.

Trong hệ thống xử lý nước, EDI thường được bố trí sau RO, tạo thành cấu hình:

Nước nguồn → tiền xử lý → RO → EDI → polishing/loop → điểm sử dụng

Tùy yêu cầu chất lượng nước cuối cùng, phía sau EDI có thể tiếp tục sử dụng các công đoạn polishing, UV, UF hoặc các thiết bị kiểm soát TOC/vi sinh.

---

2. 250 L/h tương đương bao nhiêu m³/h?

Đây là một điểm cần lưu ý khi tìm kiếm và thiết kế hệ thống.

250 L/h = 0,25 m³/h

Vì vậy, các cách gọi:

• EDI 250 L/h
• EDI 0,25 m³/h
• hệ thống EDI công suất 250 L/h
• hệ thống khử ion EDI 0,25 m³/h

có thể cùng mô tả một cấp lưu lượng danh nghĩa.

---

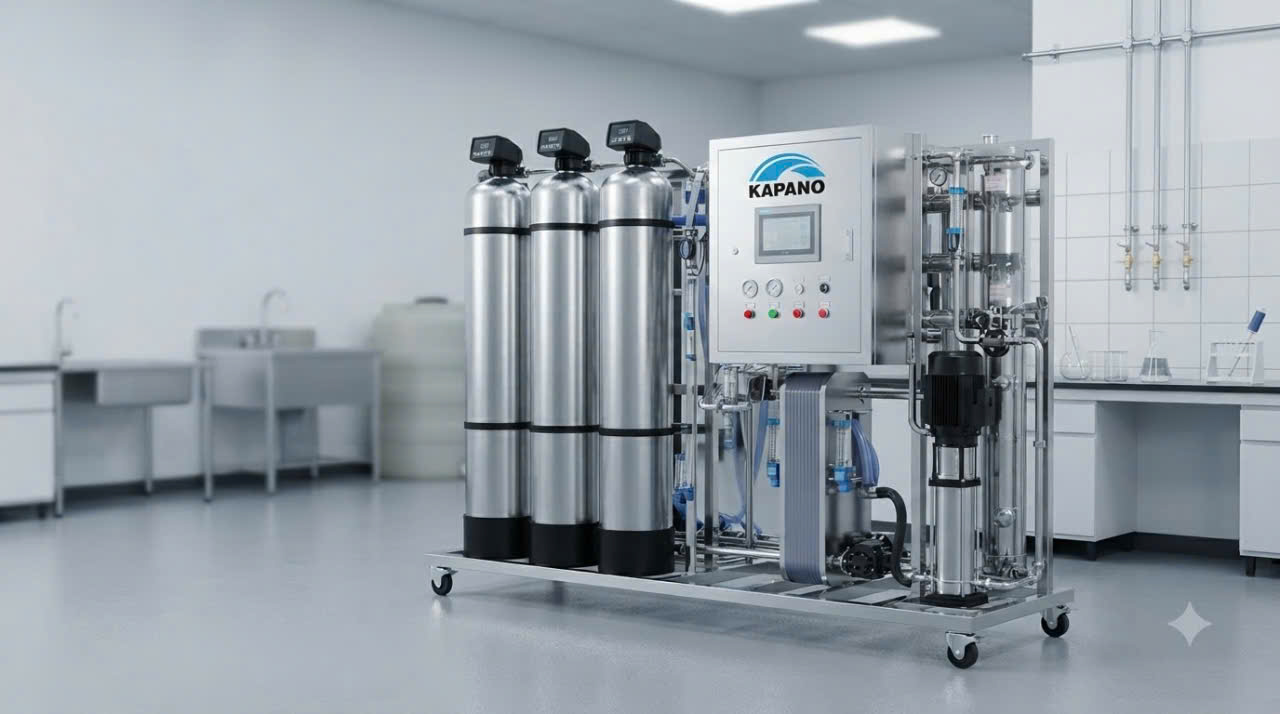

3. Cấu hình cơ bản của hệ thống RO–EDI 250 L/h

Một hệ thống EDI 250 L/h thường không hoạt động độc lập mà nằm trong một chuỗi xử lý nước. Cấu hình tham khảo:

Nước cấp → Tiền xử lý → RO → RO permeate → EDI 250 L/h → Nước EDI → Polishing / UV / UF / Loop → Điểm sử dụng

Trong đó, RO đóng vai trò rất quan trọng vì EDI yêu cầu nước đầu vào có chất lượng phù hợp.

Các thành phần chính có thể gồm:

• cụm tiền xử lý;
• bơm cấp;
• hệ thống RO;
• thiết bị đo conductivity;
• thiết bị EDI;
• nguồn điện DC cho EDI;
• van điều khiển;
• lưu lượng kế;
• cảm biến áp suất;
• đường concentrate;
• đường product/permeate;
• hệ thống điều khiển PLC/HMI.

Cấu hình thực tế phải được xác định dựa trên chất lượng nước nguồn và yêu cầu nước đầu ra.

---

4. Nguyên lý hoạt động của EDI 250 L/h

Trong module EDI, nước đi qua các khoang chứa vật liệu trao đổi ion và hệ thống màng ion-selective.

Khi cấp điện một chiều:

• các ion dương di chuyển về phía điện cực âm;
• các ion âm di chuyển về phía điện cực dương;
• màng trao đổi ion kiểm soát hướng di chuyển của các ion;
• các ion được đưa ra khỏi dòng nước sản phẩm;
• một phần dòng nước trở thành dòng concentrate để mang ion ra khỏi module.

Nhờ đó, EDI có thể liên tục khử ion khỏi dòng nước RO.

Có thể hình dung đơn giản:

RO → giảm phần lớn chất hòa tan

↓

EDI → tiếp tục loại ion

↓

Polishing → hoàn thiện chất lượng nước nếu cần

---

5. Vì sao EDI phải đặt sau RO?

Đây là một trong những nguyên tắc quan trọng khi thiết kế hệ thống.

EDI không phải là thiết bị thay thế hoàn toàn cho RO.

RO giúp giảm đáng kể:

• TDS;
• ion hòa tan;
• độ dẫn điện;
• chất hữu cơ;
• vi sinh và các tạp chất khác theo cơ chế loại bỏ của màng.

Khi nước RO đã được xử lý trước, EDI sẽ làm việc trong điều kiện thuận lợi hơn. Nếu đưa nước nguồn chưa xử lý trực tiếp vào EDI, tải ion quá cao có thể làm:

• giảm hiệu suất;
• tăng tải cho module;
• ảnh hưởng chất lượng nước sản phẩm;
• làm giảm tuổi thọ thiết bị.

Do đó, cấu hình RO + EDI thường được sử dụng thay vì chỉ sử dụng EDI đơn độc.

---

6. Yêu cầu nước RO đầu vào EDI

Đây là yếu tố đặc biệt quan trọng đối với EDI 250 L/h. Không nên chỉ nhìn vào thông số 250 L/h để lựa chọn thiết bị.

Cần đánh giá ít nhất:

• conductivity;
• silica;
• CO₂;
• độ cứng;
• TOC;
• nhiệt độ;
• chlorine/chloramine;
• chất hữu cơ;
• áp suất;
• lưu lượng;
• chất lượng nước RO theo yêu cầu của nhà sản xuất module EDI.

Conductivity của nước RO

Nước RO cấp cho EDI cần có conductivity đủ thấp. Giá trị cụ thể phải căn cứ vào datasheet của module EDI được lựa chọn và chất lượng nước thực tế. Không nên áp dụng một con số cố định cho mọi module EDI.

Đây cũng là lý do KAPANO khuyến nghị thiết kế EDI dựa trên water analysis + datasheet của module + yêu cầu nước thành phẩm, thay vì chỉ dựa vào công suất danh nghĩa.

---

7. EDI 250 L/h có thể tạo nước siêu tinh khiết không?

Có thể được sử dụng trong hệ thống tạo nước có độ tinh khiết rất cao, nhưng cần phân biệt:

EDI 250 L/h là công suất xử lý của thiết bị. Trong khi đó, chất lượng nước cuối cùng phụ thuộc vào toàn bộ hệ thống.

Một hệ thống nước siêu tinh khiết có thể bao gồm: RO → EDI → UV → Mixed Bed/Polishing → UF → Loop hoặc cấu hình khác tùy ứng dụng.

Đặc biệt với các ứng dụng yêu cầu:

• điện trở suất cao;
• conductivity rất thấp;
• TOC thấp;
• kiểm soát vi sinh;
• kiểm soát particle;

thì không nên đánh giá hệ thống chỉ bằng thông số EDI.

---

8. EDI 250 L/h và điện trở suất 18,2 MΩ·cm

Trong các hệ thống UPW, giá trị 18,2 MΩ·cm ở 25°C (tương đương Độ dẫn điện nước siêu tinh khiết 0,055 µS/cm)thường được sử dụng như một mốc tham chiếu của nước siêu tinh khiết về điện trở suất.

Tuy nhiên, cần phân biệt: EDI không đồng nghĩa với toàn bộ hệ thống UPW. EDI là một công đoạn khử ion.

Để đạt và duy trì chất lượng UPW tại điểm sử dụng, hệ thống còn phải kiểm soát nhiều yếu tố khác như:

• nhiệt độ;
• CO₂;
• TOC;
• vi sinh;
• particle;
• thiết kế loop;
• vật liệu đường ống;
• tốc độ tuần hoàn;
• điểm sử dụng.

Đây là lý do hệ thống EDI cần được thiết kế đồng bộ với toàn bộ hệ thống nước.

---

9. Kiểm soát lưu lượng EDI 250 L/h

250 L/h là lưu lượng danh nghĩa cần được hiểu trong điều kiện thiết kế cụ thể. Khi thiết kế hệ thống, cần xác định:

• lưu lượng nước sản phẩm;
• lưu lượng concentrate;
• lưu lượng cấp;
• áp suất đầu vào;
• áp suất các dòng ra;
• tỷ lệ recovery;
• chất lượng nước đầu vào.

Không nên chỉ lắp module EDI 250 L/h rồi cố định bơm theo một lưu lượng bất kỳ. Lưu lượng thực tế phải nằm trong vùng vận hành được nhà sản xuất module cho phép.

---

10. Thiết bị đo lường nên có cho hệ thống EDI

Đối với hệ thống EDI 250 L/h, một cấu hình điều khiển cơ bản có thể bao gồm:

Đo conductivity

Nên kiểm soát chất lượng nước: RO permeate → EDI và: EDI product → đầu ra

Điều này giúp phát hiện sớm tình trạng chất lượng nước không đạt.

Đo lưu lượng

Có thể giám sát:

• Nước cấp EDI;
• Nước thành phẩm EDI;
• Nước thải EDI.

Đo áp suất

Có thể bố trí cảm biến áp suất ở những vị trí cần bảo vệ EDI và kiểm soát điều kiện vận hành.

Điều khiển nguồn EDI

Ví dụ logic điều khiển có thể kiểm tra:

1. Có dòng nước cấp;
2. lưu lượng nằm trong vùng cho phép;
3. áp suất nằm trong vùng cho phép;
4. chất lượng nước RO phù hợp;
5. sau đó mới cho phép cấp nguồn DC cho EDI.

Điều này giúp hạn chế tình trạng EDI hoạt động khi không có dòng nước hoặc điều kiện cấp nước không phù hợp.

---

11. EDI 250 L/h có cần bồn chứa không?

Không phải hệ thống nào cũng cần bồn chứa sau EDI.

Cấu hình 1 – EDI cấp trực tiếp

RO → EDI → polishing/loop → POU

Ưu điểm:

• giảm thể tích nước lưu trữ;
• giảm nguy cơ tái nhiễm;
• phù hợp với hệ thống vận hành liên tục.

Cấu hình 2 – EDI → bồn chứa

RO → EDI → Tank → Pump → Polishing/Loop

Có thể phù hợp khi:

• nhu cầu sử dụng biến động;
• cần dự trữ nước;
• hệ thống có giờ cao điểm;
• cần tách công suất sản xuất và nhu cầu tiêu thụ.

---

12. Khi nào nên chọn EDI 250 L/h?

EDI 250 L/h có thể phù hợp với:

• phòng thí nghiệm;
• phòng R&D;
• hệ thống phân tích;
• dây chuyền sản xuất quy mô nhỏ;
• thiết bị cần nước khử ion;
• hệ thống UPW quy mô nhỏ;
• các ứng dụng cần nước có độ dẫn điện thấp.

Tuy nhiên, nếu nhu cầu sử dụng liên tục cao hơn 250 L/h thì cần tính lại công suất thay vì chỉ chọn thiết bị theo lưu lượng trung bình.

---

13. Không nên chọn EDI chỉ theo công suất

Một sai lầm phổ biến là: Tôi cần 250 L/h nên chỉ cần mua EDI 250 L/h.

Thực tế cần tính toàn bộ hệ thống:

Nhu cầu sử dụng → bồn chứa → RO → EDI → polishing → loop → POU

Ví dụ nếu nhu cầu cao điểm vượt 250 L/h, một EDI 250 L/h có thể không đáp ứng được dù tổng lượng nước tiêu thụ trung bình trong ngày không lớn.

KAPANO cung cấp đa dạng công suất hệ thống UPW và EDI:

Lưu lượng	Quy đổi
250 L/h	0,25 m³/h
500 L/h	0,5 m³/h
1.000 L/h	1 m³/h
1.500 L/h	1,5 m³/h
2.000 L/h	2 m³/h
3.000 L/h	3 m³/h
4.000 L/h	4 m³/h
5.000 L/h	5 m³/h
6.000 L/h	6 m³/h
8.000 L/h	8 m³/h
10.000 L/h	10 m³/h
15.000 L/h	15 m³/h
20.000 L/h	20 m³/h

---

14. EDI 250 L/h và DI truyền thống khác nhau như thế nào?

DI sử dụng resin trao đổi ion và thường cần tái sinh hoặc thay resin.

EDI sử dụng:

• resin;
• màng trao đổi ion;
• điện trường;

để khử ion liên tục.

Vì vậy, EDI thường được quan tâm trong các hệ thống cần:

• vận hành liên tục;
• chất lượng nước ổn định;
• giảm thao tác hóa chất tái sinh;
• tự động hóa cao.

Việc lựa chọn DI hay EDI vẫn phải dựa trên chất lượng nước yêu cầu, công suất, chi phí đầu tư và chi phí vận hành.

Xem thêm: So sánh công nghệ DI và EDI

---

15. Các yếu tố ảnh hưởng đến tuổi thọ EDI

Tuổi thọ EDI không chỉ phụ thuộc vào bản thân thiết bị.

Các yếu tố quan trọng gồm:

• chất lượng nước RO;
• chlorine/chloramine;
• silica;
• độ cứng;
• CO₂;
• fouling;
• scaling;
• nhiệt độ;
• lưu lượng;
• áp suất;
• chất lượng nguồn điện;
• chế độ vận hành.

Do đó, pretreatment và RO có vai trò trực tiếp trong việc bảo vệ EDI.

---

16. KAPANO – giải pháp EDI theo cấu hình hệ thống

KAPANO không tiếp cận EDI chỉ như một module độc lập.

Một hệ thống EDI 250 L/h cần được xem xét đồng bộ từ:

Nguồn nước → tiền xử lý → RO → EDI → polishing → lưu trữ → loop → điểm sử dụng.

Tùy yêu cầu, cấu hình có thể được thiết kế theo:

• công suất;
• chất lượng nước đầu vào;
• chất lượng nước đầu ra;
• chế độ vận hành;
• yêu cầu tự động hóa;
• không gian lắp đặt;
• khả năng mở rộng trong tương lai.

---

17. Kết luận

Hệ thống EDI 250 L/h (0,25 m³/h) là một cấp công suất phù hợp cho nhiều hệ thống nước khử ion và nước tinh khiết quy mô vừa và nhỏ.

Điểm quan trọng nhất không phải chỉ là chọn EDI “250 L/h”, mà phải thiết kế đúng: RO → EDI → polishing → loop → POU

đồng thời kiểm soát: chất lượng nước RO + lưu lượng + áp suất + conductivity + concentrate + điều kiện vận hành EDI.

Nếu bạn đang xây dựng hệ thống EDI 250 L/h, KAPANO có thể thiết kế cấu hình theo chất lượng nước nguồn và yêu cầu nước thành phẩm của từng ứng dụng.

---

FAQ – EDI 250 L/h

EDI 250 L/h bằng bao nhiêu m³/h?

EDI 250 L/h tương đương 0,25 m³/h.

EDI 250 L/h có cần RO không?

Thông thường EDI được tích hợp sau RO để giảm tải ion trước khi nước đi vào module EDI.

EDI 250 L/h có đạt 18,2 MΩ·cm không?

Khả năng đạt chất lượng cụ thể phụ thuộc vào module, nước RO đầu vào và toàn bộ cấu hình downstream. Không nên khẳng định chỉ dựa trên công suất 250 L/h.

EDI có cần hóa chất tái sinh như DI không?

EDI không vận hành theo chu kỳ tái sinh resin bằng acid/kiềm như hệ DI truyền thống.

Có cần bồn chứa sau EDI không?

Không bắt buộc. Có thể thiết kế cấp trực tiếp hoặc qua bồn tùy profile tiêu thụ.
